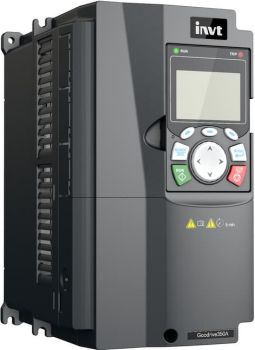

Преобразователь частоты INVT GD350-7R5G-4

Функции

Спецификация

Питание ПЧ

Входное напряжение (В)

3-фазное ~ 380 В (-15%)-440 В (+10%) допустимый диапазон: 380 В

3-фазное ~ 520 В (-15%)-690 В (+10%) допустимый диапазон: 660 В

Входной ток (А)

Зависит от модели

Входная частота (Гц)

50 / 60 Гц, допустимый диапазон: 47-63 Гц

Выходные параметры

Выходное напряжение (В)

Зависит от модели

Выходной ток (A)

Зависит от модели

Выходная мощность (кВт)

Зависит от модели

Выходная частота (Гц)

0-400 Гц

Функции
преобразователя частоты

Режим управления

SVPWM, SVC, VC

Тип двигателя

Асинхронный, синхронный с постоянными магнитами

Коэффициент
регулировки скорости

Асинхронный 1: 200 (SVC); Синхронный 1:20 (SVC), 1:1000 (VC)

Точность
управления скоростью

±0.2% (SVC), ±0.02% (VC)

Колебания скорости

± 0.3% (SVC)

Отклик крутящего момента

<20 мс (SVC), <10 мс (VC)

Точность управления
крутящим моментом

10% (SVC), 5% (VC)

Пусковой момент

Асинхронный: 0.25 Гц / 150% (SVC)
Синхронный: 2.5 Гц / 150% (SVC) 0 Гц / 200% (VC)

Перегрузочная способность

150% от номинального тока: 1 мин;
180% от номинального тока: 10 с;
200% от номинального тока: 1 с

Задание частоты

Цифровое, аналоговое, импульсное, многоступенчатое,
ПЛК, ПИД, MODBUS, PROFIBUS, и т.д.;
переключение между набором комбинаций и набором каналов

Функция автоматического
регулирования напряжения

Постоянное выходное напряжение при изменении напряжения сети

Функция защиты

Защиты от сбоев обеспечивается более 30 видами функций:
перегрузка по току, перенапряжение, пониженное напряжение,
перегрев, потеря фазы и т. д.

Функции
преобразователя частоты

Функция поиска скорости
при перезапуске

Реализация безударного рестарта двигателя при вращении.
Примечание: эта функция доступна
для моделей мощностью 4 кВт и выше.

Входы/Выходы

Аналоговые входы

Не более 20 мВ

Цифровые входы

Не более 2 мс

Аналоговые входы

2 входа, AI1: 0-10 В / 0-20 мA; AI2: 0-10 В

Аналоговые выходы

1 выход, AO1: 0-10 В / 0-20 мA

Цифровые входы

Четыре штатных входа;
Макс. частота: 1 кГц;
Внутреннее сопротивление: 3.3 кОм.
Два высокоскоростных входа;
Макс. частота: 50 кГц;
Поддерживает вход энкодера; с функцией измерения скорости

Цифровой выход

Один высокоскоростной импульсный выход;
Макс. частота: 50 кГц
Один выход Y с открытым коллектором

Релейные выходы

Два программируемых релейных выхода RO1A NO, RO1B NC, RO1C общий.

RO2A NO, RO2B NC, RO2C общий. Нагрузка: 3A / AC250V, 1A/DC30V

Интерфейсы расширения

Три интерфейса расширения: SLOT1, SLOT2, SLOT3
Расширяемая карта PG, программируемая карта расширения, карта связи, карта ввода-вывода и т. д.

Дополнительная информация

Монтаж инвертора

Монтаж на стену или на раму

Температура окружающей среды

-10-50°C

Уровень защиты

IP20

Охлаждение

Воздушное

Тормозной ключ

Встроенные тормозные резисторы для моделей 380 В 4 кВт—37 кВт

Дополнительный встроенный тормозной блок для моделей 380 В,
45 кВт-110 кВт (включительно);
Дополнительный внешний тормозной блок для моделей 660 В

ЭМС фильтр

Встроенный класс С3
