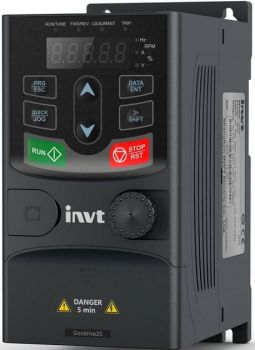

Преобразователь частоты
INVT GD20-0R4G-S2

Сравнить

Технические характеристики:

Серия ПЧ: GD20
Мощность: 0.4 кВт
Степень защиты корпуса: IP20
Выходной ток: 2.5 А
Степень защиты: IP20
Номинальная мощность: 0,4 кВт
Назначение: общепромышленный, для насосов, для вентиляторов, для транспортеров, для мешалок, для упаковочного оборудования, для намотчиков
Напряжение питания: 220 В
Модель: GD20-0R4G-S2

Смотреть все характеристики >>

Документация для ПЧ INVT GD20-0R4G-S2:

Цена: 11 622 руб.

Основные технические характеристики

Модель:

GD20-0R4G-S2

Габариты Ш*Г*В:

80x123x160 мм

Выходной ток:

2.5 А

Выходная частота:

0-400 Гц

Время разгона/торможения:

0-3600

Управление по вчх:

есть

Температура хранения:

-40...+70

Степень защиты корпуса:

IP20

Серия ПЧ:

GD20

Бессенсорное векторное управление:

есть

Релейный выход:

Аналоговый вход:

ПИД-регулятор:

ПИД-регулирование

Перегрузочная способность в течение 60 сек:

150 % в течение 20 с

Температура эксплуатации:

-10...+50, снижение мощности при Т>+40

Количество фаз:

Назначение:

общепромышленный, для насосов, для вентиляторов, для транспортеров, для мешалок, для упаковочного оборудования, для намотчиков

Напряжение питания:

220 В

Мощность:

0.4 кВт

Эмс фильтр:

есть

Дискретный выход:

Дискретный вход:

Тормозной блок:

есть

Аналоговый выход:

Масса:

1.3 кг

Технические характеристики

Питание	Входное напряжение	1АС 220 В
Питание	Входная частота	47…63 Гц
Выход	Выходное напряжение	3АС 220 В
Выход	Выходная частота	0…400 Гц
Функции преобразователя частоты	Режим управления нагрузкой	SVC (векторный) точность управления +0,2% колебания скорости +0,3%
	Режим управления нагрузкой	SVPWM (скалярный)
	Тип нагрузки	Асинхронный двигатель
	Перегрузочная способность	150% - 1 мин. 180% - 10 сек. 200% - 1сек.
	Задание частоты	Цифровое, аналоговое, с панели управления, фиксированные скорости, задание ПИД, по интерфейсу RS485
	Автоматическая регулировка напряжения (AVR)	Поддержание выходного напряжения на заданном уровне независимо от колебаний питающей сети
	Отслеживание скорости	Перезапуск двигателя после потери напряжения
	Защиты	Более 26 защит. Превышение по току, перенапряжение, низкое напряжение, перегрузка и т.д.
Внешние подключения	Дискретные входы, в том числе импульсные	4 цифровых входа управления 1 импульсный высокочастотный вход HDI макс. 50 кГц
	Дискретные выходы, в том числе релейные	1 цифровой транзисторный выход Y1 (50мА / =30В) 2 релейных выхода (NO и NC, 3A/~250В)
	Аналоговые входы	2 аналоговых входа AI2 многофункциональный 0…10В / 4…20мА AI3 по напряжению -10В…+10В
	Аналоговые входы	AI1 встроенный потенциометр панель управления ПЧ
	Аналоговые выходы	2 аналоговых выхода АО1 универсальный 0…10В / 4…20мА АО2 универсальный 0…10В / 4…20мА
	Интерфейс RS-485	2-х проводной, изолированный, протокол Modbus RTU/ASCII
Дополнительная информация	Встроенные источники питания	24В / 150мА (дискретные входа/выхода)
	Встроенные источники питания	10В / 50мА (аналоговые входа/выхода)
	Тормозной ключ	встроенный
	ЭМС фильтр	встроенный класс С3
	Условия эксплуатации	-10…+50⁰С, (рекомендуемая до +40⁰С) влажность <90%, без образования конденсата
	Условия хранения	-40…+60⁰С
	Степень защиты	IP20
